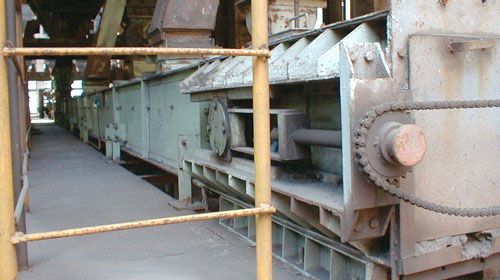

MS、MC、MZ埋刮板輸送機

　加入時間：2019-12-12 13:47:42　

輸送原理和特點

埋刮板輸送機是一種在封閉的矩形斷面的殼體內，借助于運動著的刮板鏈條連續輸送散壯物料的運輸設備。因?yàn)樵谳斔瓦^程中，刮板鏈條埋于被輸送的物料之中，故而稱“埋刮板輸送機”。

埋刮板輸送機在水平輸送時，物料受到刮板鏈條在運動方向的壓力及物料自身重量的作用，在物料間產生了內摩擦力。這種摩擦力保證了料層之間的穩定狀態，并足以克服物料在機槽中移動而產生的外摩擦力，使物料形成連續整體的料流而被輸送。

在垂直提升時，物料受到刮板鏈條在運動方向的壓力，在物料中產生了橫方向的側面壓力，形成了物料的內摩擦力。同時由于下水平段的不斷給料，下部物料相繼對上部物料產生推移力。這種摩擦力和推移力足以克服物料在機槽中移動而產生的外摩擦阻力和物料自身的重量，使物料形成了連續整體的料流而被提升。

埋刮板輸送機機構簡單、重量輕、體積小、密封性強、安裝維修比較方便。它不但能水平輸送，也能傾斜或垂直提升輸送；能多點加料，也能多點卸料，輸送機工藝布置較為靈活。由于殼體是封閉的，這在輸送易飛揚的、有毒的、易爆的、高溫的物料時，對改善工人的操作條件和防止環境污染等方面都有較突出的優點。




通用設計主要參數

埋刮板輸送機通用設計只包括目前國內常用的三種固定式機型共十二種規格


機型 型號
MS型 MS16 MS20 MS25 MS32 MS40
MC型 MC16 MC20 MC25 MC32

MZ型 MZ16 MZ20 MZ25






MS型埋刮板輸送機主要參數

型 號 MS16 MS20 MS25 MS32 MS40
機槽寬度B(mm) 160 200 250 320 400
機槽高度h(mm) 160 200 250 320 360
刮板鏈條 鏈條節距t(mm) 100 125 160 200
 		 200
鏈條型式和代號 模鍛鏈 DL10 DL12.5 DL16 \ \
滾子鏈 GL10 GL12.5 GL12.5 \ \
雙板鏈 \
 		 \ \ BL20 BL20
刮板型式和代號 T 型 √ √ √ √ √
U1 型 \ \ \ √ √
速度Vm/s 0.16 √ √ √ \ \
0.20 √ √ √ √ √
0.25 √ √ √ √ √
0.32 √ √ √ √ √
輸送量Q(m3/h) 11～25 17～39 23～54 48～88 67～124
電動機功率KW 1.5 √ √ \ \ \
2.2
 		 √ √ √ \ \
3.0 √ √ √ \ \
4.0 √ √ √ √ \
5.5 √ √ √ √ √
7.5 √ √ √ √ √
11/10 \
 		 √ √ √ √
15/13 \
 		 √ √ √ √
18.5/17 \
 		 \ √ √ √
22 \
 		 \ \ √ √
30 \
 		 \ \ √ √
37/40 \
 		 \ \ \ √
輸送機******長度L0(m) 80
 		 80 80 80 80
允許傾斜安裝角度 0o≤α≤15o

注：1、輸送量Q值為水平輸送時（α≤0o），并已考慮輸送效率之?dāng)?shù)值

      2、表中"√"表示已有設計（下同）




MC型埋刮板輸送機主要參數

型 號 MC16 MC20 MC25 MC32
垂直段機槽寬度B(mm) 160 200 250 320
垂直承載鍛機槽高度 h(mm) 120 160
 		 160 200
垂直空載段機槽高度h1(mm) 130 140 170 215

刮板鏈條 鏈條節距t(mm) 100 125 160 200
鏈條型式和代號 模鍛鏈 DL10 DL12.5 DL16 DL20
滾子鏈 GL10 GL12.5 GL16 GL20
刮板型式和代號 V1型 √ √ √

O型 √ √ √ √
O4型 \ \ \ √
速度Vm/s 0.16 √ √ √ \
0.20 √ √ √ √
0.25 √ √ √ √
0.32 √ √ √ √
輸 送 量 Q （m3/h） 11～22 15～30 23～46 46～74
電動機功率KW 1.5 √ √ \ \
2.2
 		 √ √ √ \
3 √ √ √ \
4 √ √ √ √
5.5 √ √ √ √
7.5 √ √ √ √
11/10 \ √ √ √
15/13 \ √ √ √
18.5/17 \ \ √ √
22 \ \ \ √
30 \ \ \ √
******輸送高度H（m） ＜30
安 裝 角 度 60°，90°

注：1、MC型均為外向刮板。

      2、輸送量Q值未考慮輸送效率。




MZ型埋刮板輸送機主要參數

型 號 MZ16 MZ20 MZ25
垂直段機槽寬度B(mm) 160 200 250
垂直承載鍛機槽高度 h(mm) 120 130 160
垂直空載段機槽高度h1(mm) 130 130 170
刮板鏈條 鏈條節距t(mm) 100 125 160
鏈條型式和代號 模鍛鏈DL10 模鍛鏈DL12.5 模鍛鏈DL16
刮板型式和代號 V1型 V1型 V1型
速度Vm/s 0.16 √ √ \
0.20 √ √ √
0.25 √ √ √
0.32 √ √ √
輸送量Q（m3/h） 11～22 15～30 29～46
電動機功率KW 3.0 √ √ \
4.0 √ √ √
5.5 √ √ √
7.5 √ √ √
11/10 √ √ √
15/13 √ √ √
18.5/17 \ √ √
22 \ √ √
30 \ \ √
******輸送高度 H（m） ＜20
上水平部分******長度 ＜30

注：1、MZ型均為內向刮板。 2、輸送量Q值未考慮輸送效率。
