DJ大傾角波狀擋邊帶式輸送機

　加入時間：2019-12-12 13:50:32　

布置形式及一般要求

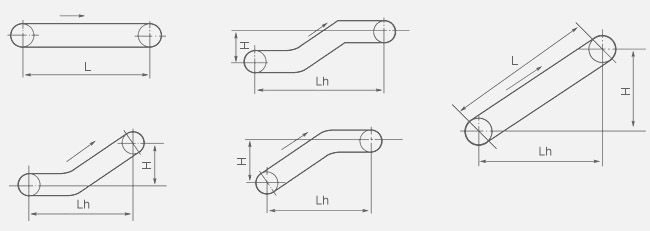

●基本布置形式


在曲線段內不允許設給料裝置。

給料點最好設在水平段內，也可設在傾斜段。




主要技術參數

基帶寬B(mm) 500 650 800 1000 1200 1400(1600)
擋邊高H(mm) 80 120 160 80 120 160 120 160 200 160 200 240 200
 		 240 300 240
 		 300 400

橫隔板高

h(mm)

 75 110
 		 150 75 110
 		 150 110
 		 150 180 150
 		 180 220 180
 		 220 280 220
 		 280 360
帶速V(m/s) 0.8 1.0 1.25 1.6 2.0 2.5 3.15 4.0
傳動滾筒直徑D(mm) 400、500 400、500、630 500、630、800 630、800、1000 630、800、1000、1250 800、1000、1250、1400

改向滾筒直徑

(mm)

 400 400、500 400、500、630 500、630、800 500、630、800、1000 630、800、1000、1250
托輥直徑(mm) Φ89 Φ108
公稱傾角 0-30° 30° 40° 45° 50° 55° 60° 65° 70° 75° 80° 85° 90°
允許傾角 0-90°內任意角度
傳動裝置 I型 電動滾筒(帶逆止器)
功效KW 1.5-7.5 1.5-11 1.5-37 1.5-90 1.5-110
Ⅱ型 Y系列電動機+三角膠帶+軸裝式減速器(帶逆止器)+傳動滾筒
功效KW 3-11 3-15 3-22
Ⅲ型 電動機+聯軸器+減速器+傳動滾筒(配逆止器)(按單電機驅動計)
功效KW 1.5-30 1.5-55 2.2-90 4-110 5.5-185




產品的名稱、型號、規格標記

名稱：本系列產品名稱為波狀擋邊帶式輸送機。


型號：本系列型號標記為DJ。

其中：D-帶式輸送機；J-大傾角。

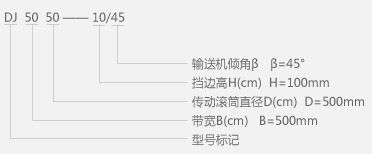

產品的規格標記示例：
